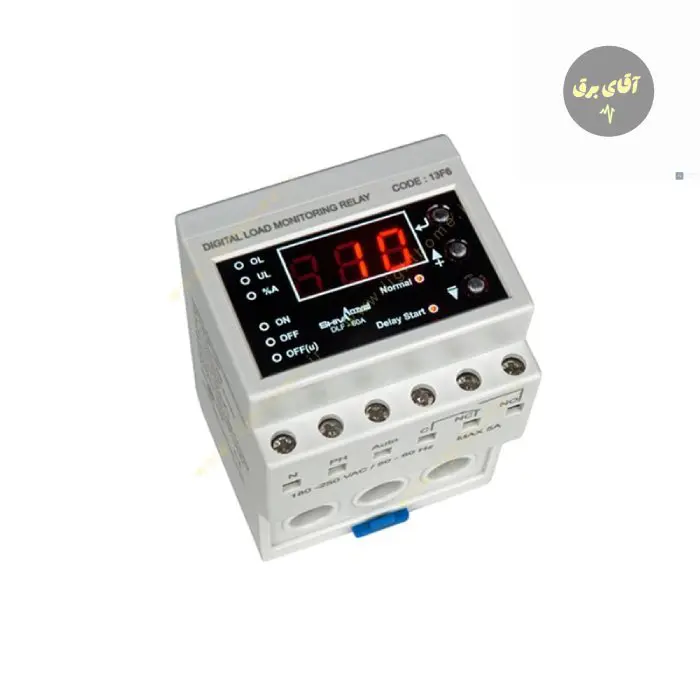

کنترل بار شیوا امواج چگونه کار میکند؟
کنترل بار با استفاده از ترانس جریان (CT) یا اندازهگیری مستقیم جریان، میزان مصرف بار را به صورت لحظهای کنترل میکند. در صورتی که جریان از حد مجاز بیشتر یا کمتر شود، رله خروجی دستگاه عمل کرده و مدار فرمان را قطع میکند.
این ویژگی باعث میشود دستگاه بتواند شرایطی مانند:
- اضافه بار موتور
- بیباری موتور
- پارگی تسمه
- خشک کار کردن پمپ
- گیرپاژ تجهیزات مکانیکی
- کاهش بار غیرعادی
را تشخیص دهد و از خسارتهای احتمالی جلوگیری کند.
کاربردهای کنترل بار شیوا امواج
کنترل بار در صنایع مختلف کاربرد گستردهای دارد:
پمپهای آب
تشخیص خشک کار کردن پمپ و جلوگیری از سوختن الکتروموتور
نوار نقالهها
تشخیص پارگی تسمه یا توقف بار روی سیستم
کمپرسورها
کنترل عملکرد صحیح موتور و تشخیص اضافه بار
صنایع تولیدی
حفاظت از تجهیزات دوار و ماشینآلات صنعتی
آسانسورها و بالابرها
کنترل جریان مصرفی موتور و جلوگیری از آسیب تجهیزات
مزایای کنترل بار شیوا امواج
- حفاظت در برابر اضافه بار
- تشخیص کاهش بار و بیباری
- جلوگیری از سوختن الکتروموتورها
- افزایش طول عمر تجهیزات صنعتی
- کاهش هزینههای تعمیر و نگهداری
- نصب و راهاندازی آسان
- دقت بالا در اندازهگیری جریان
- قابلیت تنظیم زمان قطع و وصل
مشخصات فنی کنترل بار شیوا امواج
مشخصات فنی ممکن است بسته به مدل کمی متفاوت باشد، اما به طور کلی شامل موارد زیر است:
مشخصه| مقدار
ولتاژ تغذیه| 380 ولت AC سه فاز
فرکانس کاری| 50 تا 60 هرتز
محدوده تنظیم جریان| 1 تا 100 آمپر (بسته به مدل و CT)
زمان تاخیر در وصل| قابل تنظیم
زمان تاخیر در قطع| قابل تنظیم
نوع خروجی| رله 5 آمپر
دقت اندازهگیری| بالا و میکروپروسسوری
نمایش وضعیت| LED یا نمایشگر دیجیتال
درجه حفاظت| IP20
نصب| روی ریل تابلو برق
نحوه تنظیم کنترل بار شیوا امواج
برای تنظیم دستگاه ابتدا جریان نامی مصرفکننده مشخص میشود. سپس مقدار حد بالا (Over Load) و حد پایین (Under Load) روی دستگاه تنظیم میگردد. در صورت عبور جریان از این محدودهها، کنترل بار فرمان قطع صادر میکند.
تفاوت کنترل بار و کنترل فاز
بسیاری از افراد کنترل بار و کنترل فاز را یکسان میدانند، در حالی که عملکرد آنها متفاوت است:
- کنترل فاز: ولتاژ و وضعیت فازها را کنترل میکند.
- کنترل بار: جریان مصرفی بار را کنترل میکند.
در بسیاری از تابلوهای صنعتی از هر دو تجهیز به صورت همزمان استفاده میشود تا حفاظت کاملتری ایجاد گردد..
جمعبندی
کنترل بار شیوا امواج یکی از تجهیزات مهم حفاظتی در صنعت است که با کنترل جریان مصرفی تجهیزات، از بروز اضافه بار، بیباری و خرابیهای مکانیکی جلوگیری میکند. استفاده از این دستگاه در کنار کنترل فاز میتواند ایمنی و بهرهوری سیستمهای صنعتی را به میزان قابل توجهی افزایش دهد.
